ESPECIFICAÇÕES-CHAVE

Tipo de motor	9,0 L549 cu in.
Potência Nominal	325 cv239 kW
Capacidade do tanque de combustível	950 L250 gal.
Comprimento do rotor	312,4 cm123 in.
Diâmetro do rotor	76,2 cm30 in.
Área do côncavo	1,1 m211,8 sq ft
Área de separação	1,54 m216,6 sq ft
Capacidade do depósito de grãos	10.600 L300 bu
Taxa de descarga máxima	116 L/s3,3 bu/sec

MOTOR

Tipo de motor	9,0 L549 cu in.
Nível de emissões	Brasil Tier 3/América Latina Tier 1
Rotação nominal	2.200 rpm
Potência Nominal	325 cv239 kW
Potência máxima	45 cv33 kW
Capacidade do tanque de combustível	950 L250 gal.

ALIMENTAÇÃO

Tipo de acionador	Fixo ou variável
Tipo de lâmina da corrente transportadora	Ferro fundido
Largura	139,7 cm55 in.
Comprimento	172,7 cm68 in.
Módulo de alimentação, (FAST)	ReversorPadrãoPadrão

TRILHA/SEPARAÇÃO

Tipo de separador	Rotativo
Comprimento do rotor	312,4 cm123 in.
Diâmetro do rotor	76,2 cm30 in.
Faixa de rotação do rotor	210 - 1.000 rpm
Área do côncavo	1,1 m211,8 sq ft
Área de separação	1,54 m216,6 sq ft
Área da grade de separação final	0,36 m23,9 sq ft

SISTEMA DE LIMPEZA

Peneira fixa frontal	0,5 m25,6 sq ft
Peneira superior	2,5 m226,9 sq ft
Peneira inferior	2.1 m222.6 sq ft
Rotação do ventilador de limpeza	620 - 1.350 rpm

TANQUE DE GRÃOS

Capacidade do depósito de grãos	10.600 L300 bu
Comprimento do sem-fim de descarga	6,9 m22,5 ft
Taxa de descarga máxima	116 L/s3,3 bu/sec

LOCAL DE FABRICAÇÃO

País	Brasil, Horizontina, RS

INFORMAÇÃO ADICIONAL

Coleta de Dados

8-Fevr-2019

+ Informações

Mais automação e performance constante para um melhor resultado.

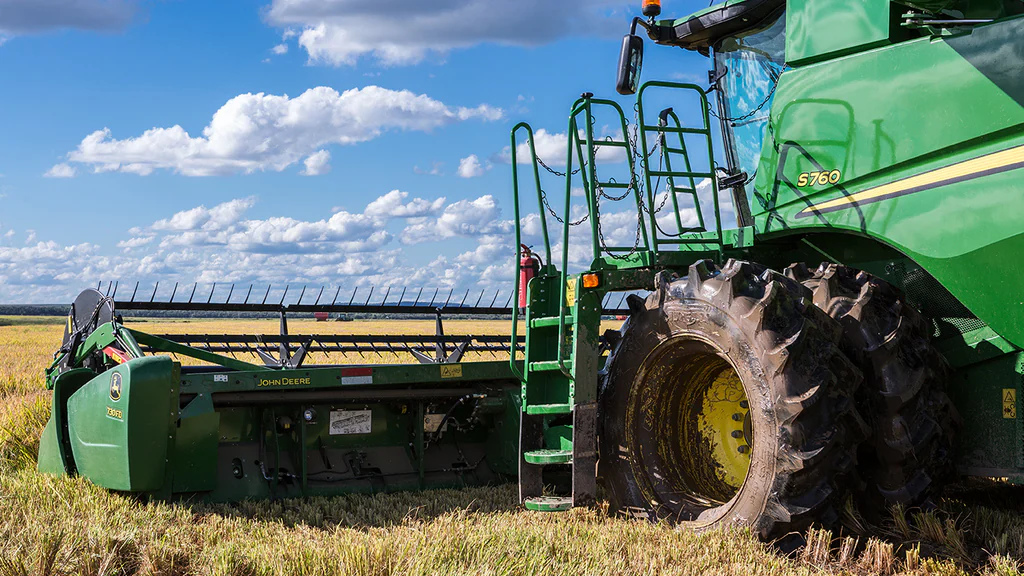

A colheitadeira S760, com Combine Advisor, é totalmente automatizada. Mais preciso, o sistema identifica e regula-se sozinho, mantendo sempre a qualidade dos grãos. Além da performance constante, você economiza até uma hora e meia por dia em ajustes e calibrações. E é mais fácil de operar, independentemente da experiência de quem trabalha com a colheitadeira.

Cabine – Pacote atualizado com luzes de díodo emissor de luz (LED)

Atualmente, as luzes LED estão disponíveis para colheitadeiras série S700. O pacote inclui luzes dianteiras para iluminar áreas à frente da colheitadeira. As luzes LED de alta intensidade são duas vezes mais potentes do que os sistemas de iluminação anteriores.

A cabine das Colheitadeiras Série S700 foi projetada em resposta às demandas dos produtores, de forma a oferecer uma experiência de trabalho mais intuitiva e ergonômica na história das colheitas. A cabine da Série S oferece um ambiente de trabalho mais amplo e silencioso, com um espaço de armazenamento mais prático que permite aos produtores organizar e utilizar todas as funções da cabine de forma confortável. A cabine oferece o melhor volume da sua categoria com 3,3 m³ (116,5 pés³).

Cabine deluxe

A cabine Deluxe oferece:

• Assento do operador centralizado
• Espelhos retrovisores dobráveis montados na cabine com luzes giratórias
• Capacidade do sistema de qualidade de ar aumentada e ventoinha 25 porcento maior
• Assento do operador com suspensão pneumática e regulagens básicas
• Coluna de direção com inclinação simples
• Tomadas elétricas auxiliares
• Preparação para telemática
• Compartimento padrão de armazenamento
• Preparação para rádio
• Vidros escuros
• Ar-condicionado e aquecedor
• Controles do apoio de braço
• Limpador do para-brisa dianteiro de duas velocidades e intermitente

Cabine premium

A cabine Premium inclui os recursos da cabine Deluxe mais:

• Monitor sensível ao toque CommandCenter™
• Assento Premium com atenuação lateral e suspensão de baixa frequência
• Coluna de direção com inclinação dupla e controles telescópicos
• Refrigerador ativo (37 l [1,3 pés³])
• Pegs de pedais
• Duas saídas USB para carregar dispositivos móveis e enviar dados de multimídia
• Banco de régua de tomadas de corrente
• Armazenamento premium
• Espelhos retrovisores aquecidos montados no teto da cabine com ajuste elétrico
• Rádio com conector de entrada auxiliar
• Quebra-sol dianteiro

CommandCenter™ G5Plus e StarFire™ 7000

Para mais informações sobre o CommandCenter G5Plus, consulte Aproveite os monitores do CommandCenter G5Plus, projetados para a eficiência.

Com o novo monitor, um novo código opcional para o aplicativo é oferecido:

Para obter mais informações sobre o receptor StarFire 7000, consulte Receptor StarFire 7000.

Sistema de Ajuste Automático ao Terreno Active Terrain Adjustment™

O sistema de Ajuste Automático ao Terreno Active Terrain Adjustment é um sistema que melhora a qualidade do grão e minimiza perdas de grãos ao subir ou descer inclinações. A função ajusta automaticamente as aberturas da peneira superior e da peneira inferior da colheitadeira e controla cuidadosamente a velocidade do ventilador de limpeza, estabilizando os níveis de retrilha e assegurando uma amostra limpa do tanque graneleiro.

Vantagens do recurso:

• Alcança o mesmo nível de perda que em condições de terreno nivelado (em inclinações de até 10 graus)
• Redução de até 35 por cento de retrilha em inclinações de 8 a 12 graus
• Ajustes automáticos de configurações em inclinações

Quando a máquina começa uma subida, o sistema de Ajuste Automático ao Terreno reduz a velocidade do ventilador de limpeza e abre os elementos da peneira superior e da peneira inferior. Conforme a máquina passa por um declive, a velocidade da ventilador de limpeza aumenta e os elementos das peneiras superior e da peneira inferior se fecham para reduzir a perda de grãos e evitar a sobrecarga na peneira de limpeza.

Sistema ActiveYield™: Calibração automática de rendimento para milho, soja, trigo, canola e cevada

O sistema ActiveYield garante a precisão do rendimento da colheitadeira sem perder tempo com a calibração manual por parte do operador.

Vantagens do recurso:

• Aumento do tempo de atividade sem a perda de tempo do operador com a calibração do sistema monitor de rendimento
• Melhoria da tomada de decisões em tempo real uma vez que o ActiveYield aumenta a precisão dos dados de rendimento da colheitadeira

Funcionalidade:

O ActiveYield elimina as calibrações manuais demoradas e as substitui por sensores automatizados que calibram a máquina medindo o grão durante o abastecimento do tanque. Isso permite que as decisões sejam tomadas em tempo real sem sair da cabine, fornecendo dados mais precisos de mapeamento de rendimento.

Quando a opção ActiveYield é ativada e o Módulo de Compensação de Terreno (TCM) no Receptor StarFire™ 3000 ou StarFire 6000 tiver sido calibrado, o ActiveYield estará pronto para operar. À medida que os grãos são colhidos e entram no tanque, os três sensores no interior do tanque graneleiro medem os grãos coletivamente, conforme eles se amontoam sobre as tampas dos sem-fins transversais. Se todas as condições foram aceitáveis (plataforma e separador ativados, fluxo de grãos ativo, nível da máquina dentro de quatro graus) ocorre a coleta da carga entre 900 e 3000 kg (2000 a 6600 lb). O processo de coleta de carga não deve exceder 400 segundos em fluxo constante.

A capacidade do fluxo constante de atingir 3000 kg (6614 lb) em 400 segundos dependerá diretamente do fluxo da cultura. Culturas de baixo fluxo podem causar a evacuação da medição da amostra ActiveYield, devido à menor velocidade de deslocamento, ao menor rendimento das culturas de campo e qualquer curva da cabeceira que interrompa o fluxo das cargas do tanque graneleiro. Após evacuar a amostra, um novo processo de coleta será executado novamente para calibrar os sensores de fluxo de massa.

Qualquer oscilação e inclinação superior a 4 graus a partir do centro durante a coleta de carga fará com que o sistema rejeite esta carga devido ao deslocamento das pilhas de grãos no interior do tanque. Uma nova carga de calibração tem início quando os grãos estão sob os sensores nas tampas dos sem-fins transversais.

O ActiveYield é projetado para funcionar em um nível de umidade de grão inferior a 18 porcento. A pilha de grãos de soja úmida que se acumula no tanque graneleiro não flui muito bem e pode ocorrer um erro no sensor de calibração.

As cargas de calibração armazenadas são substituídas por novas conforme o sistema continua a coletar dados. O sistema pode ser desativado a qualquer momento acessando a página de configuração de umidade e desmarcando a caixa ActiveYield, se for desejada a calibração manual do rendimento.

O ActiveYield encontra-se disponível para as Colheitadeiras S760, S770, S780 e S790 do ano-modelo 2019 e mais recentes e requer o Monitor CommandCenter™ 4600, o monitor GreenStar™ 3 (GS3) 2630 ou o GreenStar 3 CommandCenter. Além disso, deve ser instalado um Receptor StarFire 3000 ou 6000 na colheitadeira com o TCM calibrado para que o ActiveYield detecte o grau de inclinação da máquina corretamente. O TCM deve ser calibrado com a plataforma acoplada antes de utilizar o sistema ActiveYield. Não é necessária a calibração manual do rendimento. O sistema começa com um valor padrão atribuído ao tipo de cultura e reúne automaticamente os pontos de calibração durante a colheita.

Os dados de rendimento do sistema Harvest Doc™ coletados pelo sistema ActiveYield são compatíveis somente com o Operations Center da John Deere. A John Deere não garante a compatibilidade da documentação coletada pelo ActiveYield com o software APEX™ da John Deere ou com sistemas de software de terceiros.

O alimentador oferece excelente visibilidade

O comprimento de 172,7 cm (68 pol.) do alimentador oferece aos operadores da colheitadeira uma visão mais clara da plataforma de corte para maior conforto do operador.

Valor para o cliente:

• Permite ao operador sentar-se naturalmente para frente para observar a plataforma de corte e a altura do restolho
• O alimentador conta com um ajuste de avanço/recuo para se adequar aos diversos tamanhos de pneus de direção
• Longos cilindros de levante do alimentador oferecem uma distância elevada do solo para as plataformas

São fornecidas pastilhas anti-derrapantes na parte superior do alimentador para limpar e realizar manutenção na dianteira da cabine.

Quatro portas superiores e uma chapa inferior removível fornecem excelente acessibilidade ao alimentador.

Rotor TriStream™

O rotor TriStream é único para a John Deere, pois possui um design levemente cônico na área de trilha para a melhor qualidade de grãos da categoria, reduzindo drasticamente o ronco que frequentemente acompanha as cargas pesadas do rotor. O rotor TriStream é recomendado para produtores que colhem principalmente grãos grossos, juntamente com grãos finos de trilha fácil.

As aletas espirais ao redor do rotor guiam o material da cultura através da área de trilha e separação em um efeito de puxar e soltar para um melhor desempenho. Este recurso da Colheitadeira Série S John Deere irá gerar menor consumo de potência.

Valor para o cliente:

• A tecnologia do rotor TriStream reduz a força necessária para mover o material através da colheitadeira em pelo menos 20 por cento, maximizando a eficiência do combustível.
• As ranhuras estriadas nos elementos de trilha permitem que o rotor em formato cônico mova o material de maneira mais eficiente, maximizando o desempenho da trilha da cultura e a qualidade dos grãos.
• As aletas de serviço pesado nas tampas superiores impulsionam suavemente a cultura para trás através da extensão do rotor, garantindo que todos os grãos trilhados sejam separados.

As tampas cônicas superiores possibilitam a movimentação suave do material dentro da área de trilha e separação. As tampas superiores têm um raio maior que o rotor, permitindo que o material se expanda à medida em que se desloca ao longo do topo do rotor. Esse design usa a ação de puxar e soltar o material da cultura, ajudando na trilha e na separação para reduzir o consumo de potência.

Sistema de limpeza de alta performance Dyna-Flo™ Plus

A peneira de limpeza Dyna-Flo Plus é o coração do sistema de limpeza da Colheitadeira S700. O sistema é formado por um design único composto por alumínio e aço de alta resistência que reduz o peso geral mantendo a resistência total. A peneira de limpeza Dyna-Flo Plus também possui um sistema de acionamento melhorado que requer apenas um volante para um rendimento otimizado e maior tempo de atividade.

Vantagens do recurso:

• Aumento do tamanho da área da peneira inferior em 12 porcento para até mais 0,6 ha (1,5 acres) por hora de produtividade
• Redução do volume de retrilha de até 28 porcento em grãos grossos e de até 14 porcento em grãos pequenos
• Redução de peso de 180 kg (396 lb) para uma operação mais suave e redução de compactação do solo da colheitadeira

Funcionalidade:
O sistema de limpeza Dyna-Flo Plus começa com os sem-fins do transportador localizados abaixo da área do côncavo onde o volume do material trilhado é maior, para mover o material para a peneira de limpeza de forma uniforme. As calhas profundas do sem-fim fornecem uma distribuição uniforme do material na peneira de limpeza com menos agrupamento, mesmo em terreno inclinado e em colheitas em subidas e descidas de encostas.

Uma vez que o grão está na peneira de limpeza, a peneira superior dianteira de centro elevado limpa até 40 porcento dos grãos livres antes de eles alcançarem a peneira superior principal. O ar produzido pelo ventilador de limpeza eleva qualquer material leve que esteja percorrendo a peneira superior dianteira, resultando em uma separação mais agressiva da palha e em maior desempenho de limpeza. A peneira superior principal proporciona a separação do grão da palha enquanto o grão passa da peneira superior principal para a peneira inferior.

A peneira inferior oferece a separação correta do grão do material que não é grão. Qualquer grão que passe pela peneira inferior é transportado para o tanque graneleiro enquanto parte dos grãos ou de qualquer outro material diferente flui para o sistema de retorno de retrilha para ser reprocessado. Nas Colheitadeiras S760 e S770, o material de retrilha é direcionado de volta para a seção de trilha do separador para debulha adicional. O material de retrilha nas Colheitadeiras S780 e S790 é direcionado para o sistema de retorno de retrilhas ativo para debulha adicional e, então, o material é redirecionado para a bandeja de retorno e, em seguida, para a peneira superior principal para limpeza adicional.

Sistema de descarga

As Colheitadeiras Série S possuem uma velocidade rápida de descarga e a amplificação de potência do motor significa que você pode descarregar a máquina sem parar. O comprimento do tubo descarregador varia de 6,9 m (22,5 pés) a 8,7 m (28,5 pés) para ser emparelhado com o equipamento frontal correto.

Valor para o cliente:

• Posicionado alto para oferecer ampla folga dentro do caminhão ou carrinho de grãos
• O sem-fim gira um total de 107 graus para facilitar o enchimento total
• A capa do tubo descarregador proporciona um fluxo controlado da cultura para o equipamento de manuseio de grãos

Cada modelo de colheitadeira é projetado com uma taxa e uma extensão de descarga específica:

Os tubos descarregadores possuem recursos estruturais adicionais para sustentar cargas extras de transporte. Os recursos estruturais adicionais, como aço de alta resistência, chapas de piso mais grossas e um suporte adicional no lado direito da colheitadeira, garantem que a Colheitadeira Série S possa suportar sem-fins mais longos.

Configuração do sistema de resíduos

A John Deere oferece três sistemas principais de gestão de resíduos em Colheitadeiras Série S. Cada sistema de gestão de resíduos é projetado para atender exigências específicas de gerenciamento de resíduos agrícolas em diferentes condições.

Os recursos primários incluem:

• Espalhador de palha (padrão ou de ampla difusão)
• Sistema de resíduos do picador de palha com defletor traseiro de aletas manuais
• Sistema de resíduos do picador de palha com defletor traseiro PowerCast™

Valor para o cliente:

• Todas as opções para gerenciamento de resíduos incluem um espalhador de palha integrado
• Oferece versatilidade para dimensionamento e distribuição (espalhamento) de resíduos

Os espalhadores de palha de disco duplo distribuem o resíduo espalhando-o por até 9,1 m (30 ft) com o sistema padrão do espalhador e até 12,1 m (40 ft) com o sistema de ampla distribuição. Nenhum dos tipos reduz o tamanho do resíduo em menor comprimento.

Os sistemas picadores de palha de corte fino podem ser configurados com dois tipos diferentes de defletor traseiro de distribuição: aleta manual e PowerCast. Eles permitem larguras de espalhamento de 9,1 m (30 ft) a 15,2 m (50 ft).

As máquinas S760 para arroz são equipadas com um espalhador de palha de disco duplo.

Consulte a tabela abaixo para determinar qual sistema melhor atende às exigências específicas:

Motores PowerTech™ John Deere

Todos os motores das colheitadeiras John Deere são projetados e construídos pela John Deere especificamente para uso agrícola. Diferentemente de motores de caminhões, nossos motores têm caixas e rolamentos mais resistentes para atender a demandas únicas e repentinas de potência, associadas às diferentes condições de colheita.

Valor para o cliente:

• O regulador isócrono do motor aumenta a capacidade geral e a eficiência da colheitadeira.
• O gerenciamento da rotação do motor EcoMode John Deere em modo de transporte pode equivaler a uma economia total de combustível de até 37 porcento durante o transporte em estrada. Este é um recurso da transmissão ProDrive™.

As colheitadeiras John Deere são compatíveis com os motores PowerTech Plus de 9 L (549 pol³) e 13,5 L (824 pol³).

• Motor John Deere de 9,0 L (549 pol³) para a S760 e S770
• Motor John Deere de 13,5 L (924 pol³) para a S780 e S790

Transmissão ProDrive™

O sistema ProDrive exclusivo para a indústria usa a tecnologia de transmissão PowerShift™ para alternar automaticamente entre duas faixas de velocidade conforme as mudanças de condições de solo e terreno. Isso ajuda a manter a colheitadeira funcionando na velocidade de deslocamento desejada. O tempo valioso de colheita não será mais perdido na troca de marchas em inclinações e ao sair do campo para iniciar o transporte.

Valor para o cliente:

• Controle preciso da velocidade da colheitadeira (ao subir ou descer encostas), sem a necessidade de monitorar e ajustar continuamente a alavanca de controle hidrostática
• Mantém altos níveis de produtividade por meio de faixas de velocidade com tecnologia de troca de marcha durante a operação
• Mantém a velocidade de deslocamento ao acionar a tração em quatro rodas (4×4) (se equipada)
• A velocidade máxima de cada faixa selecionada pelo operador permite o controle mais preciso da colheitadeira em operações delicadas (por exemplo, ao acoplar plataformas de corte)
• O sistema ProDrive nas Colheitadeiras Série S incluem um sistema de controle integrado de taxa de alimentação Harvest Smart™ para oferecer máxima produtividade e reduzir o estresse e a fadiga do operador

O motor hidrostático do ProDrive tem um deslocamento mais alto que os sistemas hidrostáticos anteriores. Tanto a bomba quanto o motor são componentes de deslocamento variável que permitem ao ProDrive manter altos níveis de torque no solo em cada uma das duas faixas de velocidade de operação.

A faixa um pode ser definida para velocidades típicas de colheita. A faixa dois pode ser usada quando são necessárias velocidades mais altas durante a colheita ou ao transportar a colheitadeira.

A velocidade de deslocamento pode ser infinitamente variada pelo operador dentro de ambos os modos usando-se a alavanca de controle multifuncional no console do apoio de braço CommandARM™. A alavanca multifuncional regula a bomba hidrostática variável de alta capacidade e o motor que controla a velocidade de deslocamento.

A transmissão ProDrive é equipada com um bloqueio do diferencial eletro-hidráulico com um diferencial de quatro pinhões. As colheitadeiras sem ProDrive possuem um diferencial de dois pinhões. Ao operar em terrenos lamacentos e inclinados ou em condições arenosas que podem fazer com que um dos pneus perca a tração, este bloqueio do diferencial possibilita ao operador manter a produtividade. Se a tração for perdida, o operador poderá acionar o bloqueio do diferencial de maneira rápida e fácil apertando o botão de bloqueio do diferencial no console do apoio de braço CommandARM. Uma luz indicadora dentro do botão avisa ao operador que o recurso de bloqueio do diferencial está ativo.

A transmissão ProDrive™ é um equipamento de série nas Colheitadeiras S780 e S790 e uma opção disponível para Colheitadeiras S760 e S770.
