CAPACIDADE DE LEVANTE

Capacidade de levante à altura máxima de descarga(	1,410
Capacidade de levante à altura máxima (kg)	1,460

ALTURA

Altura máxima de elevação (mm)	3,470
Altura livre com concha nivelada (mm)	3,275
Altura livre com concha em descarga (mm)	2,610
Profundidade de escavação (mm)	70
Alcance de descarga à altura máxima (mm)	1,340
Alcance no nível do solo com concha nivelada (mm)	2,220
Ângulo máximo de descarga (grau)	71*
Retração no nível do solo (grau)	38*

CONCHA

Largura (mm)	2,150
Capacidade (m³)	0,65

DESEMPENHO

Subir carregador (seg)	3
Baixar carregador (seg)	2,6
Retração da concha (seg)	2,5
Descarga da concha (seg)	2,6

+ Informações

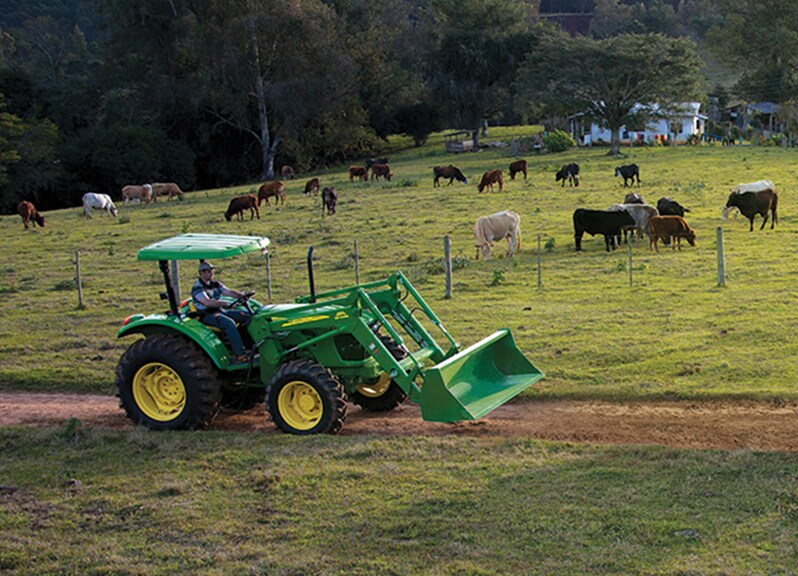

Carregadora Frontal 563SL com auto-nivelamento mecânico do sistema

Tempos de operação são minimizados e mantém uma produtividade mais elevada que a carga balde, evitando o desperdício. As carregadoras frontais John Deere podem te ajudar nas mais diversas atividades dentro da sua propriedade, com ergonomia, segurança, facilidade de acoplamento e durabilidade.

Sistema de estacionamento

Características

• O ponto de conexão da montagem da estrutura do suporte é facilmente visto do assento do operador.
• É fácil inserir o suporte na estrutura de montagem ao estacionar.
• O suporte é mais curto para evitar o contato com para-lamas. (quando equipado).
• A largura dos braços de levante permite espaço suficiente entre ele e o capô do trator, com isso, você pode fazer ajustes ao estacionar.
• Os pinos no quadro para a montagem do suporte são redondos para permitir a remoção fácil, mas são usados como acessórios para manter a posição estacionada.
• Os suportes de estacionamento são cuidadosamente armazenados no tubo da estrutura, com isso garantindo que a visibilidade não seja impedida, e nem limite a altura de elevação.
• Evita que objetos fiquem presos quando a carregadeira está na altura máxima.
• Os suportes não interferem nos pneus,em qualquer condição ou a largura do piso de trabalho.

Engates

Recursos:

• A manivela de travamento está no lado esquerdo da carregadora para ganhar tempo quando desconectando implementos
• O mecanismo de travamento está no engate, eliminando a necessidade de comprar travas para cada implemento usado
• O engate é compatível com qualquer implemento concorrente que esteja em conformidade com o padrão ISO
• O engate é composto de um tubo quadrado inferior rígido e uma barra sólida superior; isso cria uma estrutura forte para reduzir giros se apenas um gancho for colocado de forma incorreta ao conectar um implemento
• A barra superior do engate universal possui tratamento térmico para maior resistência

Elementos do sistema de estacionamento

1. Armazenamento das travas no tubo estrutural.
   Pino redondo do suporte
2. Opções de suporte

A Carregadora 563 possui o sistema de estacionamento de mastro alto. Os benefícios incluem:

• O ponto de conexão do suporte à estrutura de montagem é facilmente visto do assento do operador, facilitando inserir o mastro na estrutura de montagem quando estacionando
• O suporte é mais curto para prevenir o contato com para-lamas (quando equipado)
• A largura dos braços de levante permite espaço suficiente entre o capô do trator para fazer ajustes quando estacionando se não estiver alinhado propriamente.
• Os pinos noquadro para a montagem do suporte à estrutura de montagem são redondos para permitir fácil remoção
• Os suportes de estacionamento são armazenados dentro do tubo de torque; isso garante que estes suportes não obstruam a visibilidade ou restrinjam a altura de levantamento.
• Os suportes de estacionamento não interferem nos pneus em qualquer condição ou largura de bitola escolhida

Passos para desprender as caçambas ou os implementos

Passo 1. Com o nível da caçamba ou levemente empurrado para trás, simplesmente remova os pinos retentores e coloque em posição de armazenamento.

Passo 2. Empurre o implemento para frente para soltar os pinos inferiores.

Passo 3. Abaixe o implemento até o chão para soltar os ganchos superiores.

Final

Opções de engate universal
Consulte as opções de engate universal para informações adicionais.

Auto-nivelamento mecânico

• Melhora o tempo de ciclo e reduz a fadiga do operador uma vez que o operador não tem de se preocupar em manter a caçamba em posição quando levantar ou abaixar o braço de levante
• Especialmente valioso no manuseio de fluidos, fardos redondos, ou usando uma empilhadeira, reduzindo ou evitando a queda de material
